1.本發明涉及公交候車亭技術領域，具體為一種智能化節能環保公交候車亭。


背景技術：

2.候車亭，一般是與公交站臺互相配套使用的，為方便市民乘客候車時遮陽、防雨等，在車站、道路兩旁或綠化帶的港灣式公交?？空旧辖ㄔO的交通設施。由于城市公交的日益發達，候車亭已發展成為城市一個不可或缺的重要組成部分，設計精美的候車亭也成為了城市一道美麗的風景。一般候車亭棚體主要頂棚、立柱、頂弓、廣告燈箱和坐凳組成，也有用隔板來代替廣告燈箱的。由于城市公交的日益發達，候車亭已發展成為城市一個不可或缺的重要組成部分，設計精美的候車亭也成為了城市一道美麗的風景。
3.但是現有的公交候車亭在使用中存在以下不足，比如；
4.現有的公交候車亭在使用久了之后，容易使座椅上產生灰塵，然后行人在不知情的情況下坐上去，容易使身上的衣服染上灰塵，從而使用不夠方便，并且現有的公交候車亭在使用中不能夠?qū)φ彰鳠暨M行移動，導致夜晚時，可能有一些地方?jīng)]有燈光，或者不夠明亮，從而在使用中產生不足，而且候車廳在使用中沒有其應急的結構，導致母親在需要對嬰兒喂奶時不夠方便。
5.所以我們提出了一種智能化節能環保公交候車亭，以便于解決上述中提出的問題。


技術實現要素：

6.本發明的目的在于提供一種智能化節能環保公交候車亭，以解決上述背景技術提出的現有的公交候車亭在使用久了之后，容易使座椅上產生灰塵，然后行人在不知情的情況下坐上去，容易使身上的衣服染上灰塵，從而使用不夠方便，并且現有的公交候車亭在使用中不能夠?qū)φ彰鳠暨M行移動，導致夜晚時，可能有一些地方?jīng)]有燈光，或者不夠明亮，從而在使用中產生不足，而且候車廳在使用中沒有其應急的結構，導致母親在需要對嬰兒喂奶時不夠方便的問題。
7.為實現上述目的，本發明提供如下技術方案：一種智能化節能環保公交候車亭，包括候車亭主體、支撐腿、座椅、電動伸縮桿和紅外線感應器所述候車亭主體下端設置有支撐腿，且支撐腿上端連接有座椅，所述座椅上端設置有旋轉板，所述候車亭主體內部設置有電動伸縮桿，所述候車亭主體內部設置有第一齒輪，所述候車亭主體上貫穿有第一轉動軸，所述候車亭主體下端設置有第一移動桿，所述候車亭主體外側設置有驅動電機，所述候車亭主體上側設置有驅動電機，所述候車亭主體上側設置有擋雨板，且擋雨板下端設置有移動蓋，所述移動蓋下端連接有照明燈，所述候車亭主體上側設置有太陽能板，所述候車亭主體外側連接有第一固定桿，所述候車亭主體內部設置有第二齒輪，且第二齒輪內部連接有第二轉動軸，所述電動伸縮桿上側連接有軸承，所述候車亭主體外側設置有移動板，所述移動蓋內部連接有第一滑輪，所述候車亭主體內部設置有彈簧，且彈簧外側連接有第一限位桿，
所述第一限位桿外側設置有第二移動桿，所述移動板外側設置有第二限位桿，所述移動板外側設置有連接繩，所述候車亭主體外側設置有第二固定桿，所述座椅內部設置有放置板，所述座椅內部設置有第二滑輪，所述座椅內部設置有電動馬達，所述座椅內部設置有海綿墊，所述座椅內部設置有紅外線感應器。
8.優選的，所述支撐腿上開設有通槽結構，且凹槽結構的寬度與第一移動桿橫截面的直徑相同，并且第一移動桿與支撐腿的連接方式為接觸連接。
9.優選的，所述旋轉板與座椅的連接方式為接觸連接，且旋轉板在座椅的上方構成旋轉結構。
10.優選的，所述移動蓋通過第一滑輪與第一固定桿相連接，且第一滑輪與第一固定桿的連接方式為活動連接。
11.優選的，所述移動板與候車亭主體的連接方式為接觸連接，且移動板與連接繩的連接方式為固定連接，并且連接繩的材質為彈性材料。
12.優選的，所述彈簧與第一限位桿的連接方式為固定連接，且第一限位桿與候車亭主體的連接方式為活動連接，并且第一限位桿與第二限位桿的連接方式為接觸連接。
13.優選的，所述第二移動桿與第一限位桿的連接方式為固定連接，且第二移動桿在候車亭主體外側構成移動結構。
14.優選的，所述第二固定桿與候車亭主體的連接方式為固定連接，且第二固定桿與連接繩的連接方式為接觸連接。
15.優選的，所述海綿墊與放置板的連接方式為可拆卸連接，且海綿墊與旋轉板的連接方式為接觸連接，并且海綿墊在座椅內部構成移動結構。
16.與現有技術相比，本發明的有益效果是：該智能化節能環保公交候車亭；
17.設置有旋轉板，通過電動伸縮桿帶動旋轉板進行移動，然后使驅動電機通過第一齒輪與第二齒輪進行轉動，從而使旋轉板進行轉動，使旋轉板干凈得一邊翻轉到上側，之后通過海綿墊對其進行清潔，并且當海綿墊臟了之后可方便對其進行更換，并且設置有紅外線控制電動馬達進行啟動，使其更加智能，從而使用更加方便，并且可對照明燈進行移動，使其在夜晚時調整燈光照射的地方，使其使用更加方便，并且通過太陽能板進行供電，從而更加節能環保，之后設置有移動板，可通過對其進行移動，形成一個小隔間，從而方便母親對嬰兒進行喂食，從而使其更加方便。
附圖說明

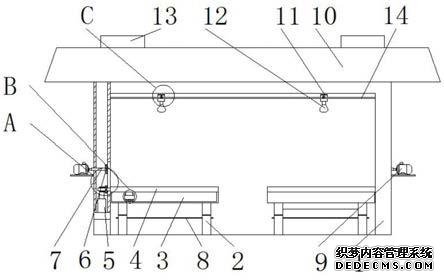

18.圖1為本發明主視結構示意圖；
19.圖2為本發明側視結構示意圖；
20.圖3為本發明后視結構示意圖；
21.圖4為本發明圖1中a處結構示意圖；
22.圖5為本發明圖1中b處結構示意圖；
23.圖6為本發明圖1中c處結構示意圖；
24.圖7為本發明圖2中d處結構示意圖；
25.圖8為本發明圖3中e處結構示意圖。
26.圖中：1、候車亭主體；2、支撐腿；3、座椅；4、旋轉板；5、電動伸縮桿；6、第一齒輪；7、
第一轉動軸；8、第一移動桿；9、驅動電機；10、擋雨板；11、移動蓋；12、照明燈；13、太陽能板；14、第一固定桿；15、第二齒輪；16、第二轉動軸；17、軸承；18、移動板；19、第一滑輪；20、彈簧；21、第一限位桿；22、第二移動桿；23、第二限位桿；24、連接繩；25、第二固定桿；26、放置板；27、第二滑輪；28、電動馬達；29、海綿墊；30、紅外線感應器。
具體實施方式
27.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
28.請參閱圖1
?
8，本發明提供一種技術方案：一種智能化節能環保公交候車亭，包括候車亭主體1、支撐腿2、座椅3、旋轉板4、電動伸縮桿5、第一齒輪6、第一轉動軸7、第一移動桿8、驅動電機9、擋雨板10、移動蓋11、照明燈12、太陽能板13、第一固定桿14、第二齒輪15、第二轉動軸16、軸承17、移動板18、第一滑輪19、彈簧20、第一限位桿21、第二移動桿22、第二限位桿23、連接繩24、第二固定桿25、放置板26、第二滑輪27、電動馬達28、海綿墊29和紅外線感應器30，候車亭主體1下端設置有支撐腿2，且支撐腿2上端連接有座椅3，座椅3上端設置有旋轉板4，候車亭主體1內部設置有電動伸縮桿5，候車亭主體1內部設置有第一齒輪6，候車亭主體1上貫穿有第一轉動軸7，候車亭主體1下端設置有第一移動桿8，候車亭主體1外側設置有驅動電機9，候車亭主體1上側設置有驅動電機9，候車亭主體1上側設置有擋雨板10，且擋雨板10下端設置有移動蓋11，移動蓋11下端連接有照明燈12，候車亭主體1上側設置有太陽能板13，候車亭主體1外側連接有第一固定桿14，候車亭主體1內部設置有第二齒輪15，且第二齒輪15內部連接有第二轉動軸16，電動伸縮桿5上側連接有軸承17，候車亭主體1外側設置有移動板18，移動蓋11內部連接有第一滑輪19，候車亭主體1內部設置有彈簧20，且彈簧20外側連接有第一限位桿21，第一限位桿21外側設置有第二移動桿22，移動板18外側設置有第二限位桿23，移動板18外側設置有連接繩24，候車亭主體1外側設置有第二固定桿25，座椅3內部設置有放置板26，座椅3內部設置有第二滑輪27，座椅3內部設置有電動馬達28，座椅3內部設置有海綿墊29，座椅3內部設置有紅外線感應器30。
29.支撐腿2上開設有通槽結構，且凹槽結構的寬度與第一移動桿8橫截面的直徑相同，并且第一移動桿8與支撐腿2的連接方式為接觸連接，支撐腿2上開設有通槽結構，且通槽結構的寬度與第一移動桿8的橫截面的直徑相同，從而方便使第一移動桿8通過支撐腿2上的凹槽結構進行放置，從而使其取放更加方便，并且第一移動桿8與支撐腿2的連接方式為接觸連接，從而使第一移動桿8方便進行放置。
30.旋轉板4與座椅3的連接方式為接觸連接，且旋轉板4在座椅3的上方構成旋轉結構，旋轉板4與座椅3的連接方式為接觸連接，從而方便使旋轉板4脫離座椅3，并且旋轉板4在座椅3的上方構成旋轉結構，從而方便旋轉板4進行旋轉，使其能夠翻面，使干凈的一面轉移到上側，從而方便行人坐下。
31.移動蓋11通過第一滑輪19與第一固定桿14相連接，且第一滑輪19與第一固定桿14的連接方式為活動連接，移動蓋11通過第一滑輪19與第一固定桿14相連接，且第一滑輪19與第一固定桿14的連接方式為活動連接，從而方便使移動蓋11通過第一滑輪19帶動照明燈
12進行移動，使其移動到合適的位置，從而方便行人使用。
32.移動板18與候車亭主體1的連接方式為接觸連接，且移動板18與連接繩24的連接方式為固定連接，并且連接繩24的材質為彈性材料，移動板18與候車亭主體1的連接方式為接觸連接，從而方便使移動板18進行移動，并且移動板18與連接繩24的連接方式使移動板18與連接繩24的連接更加穩固，并且連接繩24的材質為彈性材料，從而方便通過連接繩24對移動板18進行限位。
33.彈簧20與第一限位桿21的連接方式為固定連接，且第一限位桿21與候車亭主體1的連接方式為活動連接，并且第一限位桿21與第二限位桿23的連接方式為接觸連接，彈簧20與第一限位桿21的連接方式使彈簧20與第一限位桿21的連接更加穩固，從而防止其發生脫落，并且第一限位桿21與候車亭主體1的連接方式為活動連接，從而方便使第一限位桿21在候車亭主體1內部進行移動，從而方便對第二限位桿23進行限位。
34.第二移動桿22與第一限位桿21的連接方式為固定連接，且第二移動桿22在候車亭主體1外側構成移動結構，第二移動桿22與第一限位桿21的連接方式使第二移動桿22與第一限位桿21的連接更加穩固，并且第二移動桿22在候車亭主體1外側構成移動結構，從而方便使第二移動桿22帶動第一限位桿21進行移動，使其解除對第二限位桿23的限位。
35.第二固定桿25與候車亭主體1的連接方式為固定連接，且第二固定桿25與連接繩24的連接方式為接觸連接，第二固定桿25與候車亭主體1的連接方式使第二固定桿25與候車亭主體1的連接更加穩固，并且第二固定桿25與連接繩24的連接方式為接觸連接，從而方便將連接繩24限位在第二固定桿25上。
36.海綿墊29與放置板26的連接方式為可拆卸連接，且海綿墊29與旋轉板4的連接方式為接觸連接，并且海綿墊29在座椅3內部構成移動結構，海綿墊29與放置板26的連接方式為可拆卸連接，從而方便使海綿墊29和放置板26進行拆卸，從而對海綿墊29進行更換或者清理。
37.本實施例的工作原理：在使用該智能化節能環保公交候車亭時，首先，要先檢查該裝置的完整性，然后將該裝置運輸?shù)较鄳墓ぷ魑恢?，然后對其進行使用，行人可以坐在旋轉板4上，當其使用時間久了之后，旋轉板4上方充滿灰塵時，發動電動伸縮桿5，從而使電動伸縮桿5帶動第二轉動軸16進行上升，從而使旋轉板4進行上升，從而使第二齒輪15接觸到第一齒輪6，然后發動驅動電機9，從而使其帶動第一轉動軸7進行轉動，然后使第一齒輪6帶動第二齒輪15進行轉動，從而使旋轉板4進行上升，從而使干凈的一面轉移到上側，然后使電動伸縮桿5進行下降，使旋轉板4回到原位，之后通過紅外線感應器30感應其下降，從而發動電動馬達28，從而使錐形齒輪帶動第二滑輪27進行轉動，從而使海綿墊29進行移動，使其對旋轉板4進行擦拭，而海綿墊29需要對其進行更換時，可通過上訴操作使旋轉板4上升，從而對海綿墊29進行更換，并且通過使放置板26對海綿墊29進行夾持，當在夜晚需要調節燈光時，可通過拿出第一移動桿8，然后用第一移動桿8使移動蓋11進行移動，從而帶動照明燈12進行移動，從而使其移動到合適的位置后，方便行人使用，之后，如果有母親需要對嬰兒喂食母乳時，可通過將連接繩24拿下，然后使移動板18圍成一個圈，將第二限位桿23經過第一限位桿21的作用下進行限位，當其喂好之后，可使第二移動桿22向上進行移動，從而使第二限位桿23脫離限制，然后再將連接繩24進行限位，從而完成了整個工作過程，且本說明書中未作詳細描述的內容，例如電動馬達28等，均屬于本領域?qū)I(yè)技術人員公知的現有技術。
38.盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
